Описание

Ток линии: 35,63,80,100,125,160,200,250А
Токосъёмник: 16, 35, 70, 105, 140, 210А
Напряжение: 400В
Длина секции: 4 метра

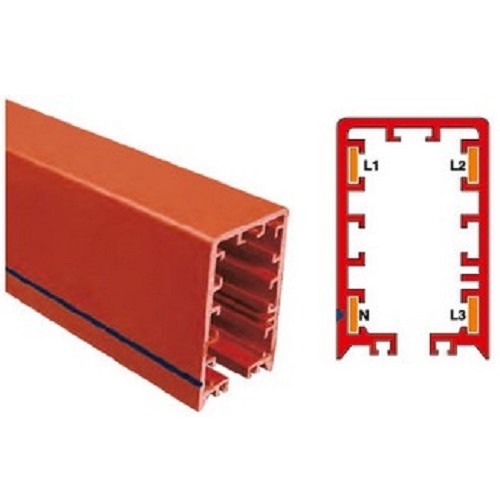

Профиль секции: 51х68мм

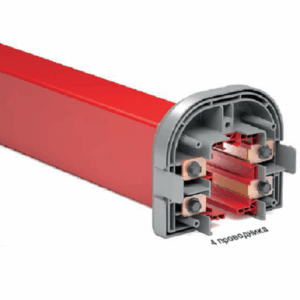

Количество шин: 4, 5, 7
Линия шин: под протяжку шин
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 метров в минуту
Температура: -20⁰С +55⁰С
Степень защиты: IP23/IP44 (+шторка)

Общие технические характеристики:

Надежность: в виду отсутствия подвижных кабелей исключаются несчастные случаи и неисправности, связанные с проблемами у кабелей.

Безопасность персонала: в связи с тем, что проводники находятся внутри корпуса из ПВХ, рабочему персоналу обеспечена максимальная безопасность.

Нет необходимости в расширительных элементах: так как нет связи между проводниками и их гнездами, между корпусом из ПВХ и скользящей подвеской обеспечивается необходимая подвижность. Поэтому расширительный элемент не применяется.

Функциональность: проводники могут устанавливаться единым цельным блоком без стыков в корпусе из ПВХ. Система может всключать более одной тележки для того, чтобы от одного шинопровода можно было запитывать более одной установки.



Характеристики

Номинальный ток	(А) 35 63 80 100 125 160 200 250
Кол-во проводников	(Pcs) 4 4 4 4 4 7 7 7
Номинальное напряжение	(AC) (V) 400 400 400 400 400 400 400 400
Диэлектрические свойства	(kV/mm) 30 30 30 30 30 30 30 30
Частота	(Hz) 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60
Сопротивление (20°C)	R20 (m /m) 2,736 1,709 1,371 0,913 0,678 0,667 0,452 0,343
Сопротивление (350C)	R35 (m /m) 2,845 1,824 1,415 0,932 0,719 0,707 0,524 0,489
Реактивное сопротивление	X (m /m) 0,138 0,129 0,127 0,144 0,132 0,089 0,069 0,058
Полное сопротивление	Z (m /m) 2,754 1,723 1,384 0,922 0,688 0,708 0,461 0,349
Стандартная длина	(m) 4 4 4 4 4 4 4 4
