Троллейный шинопровод TBX-E

Описание

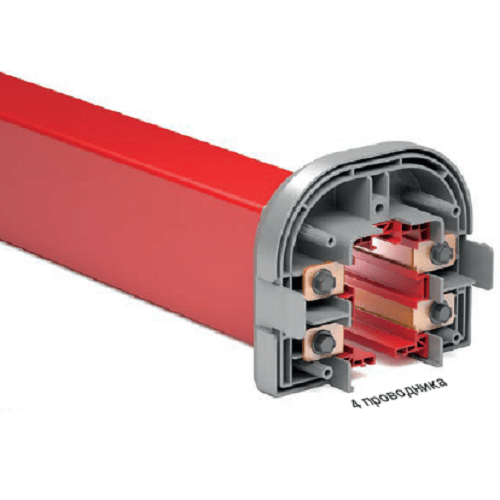

Троллейная шина с 4 или 5 медными проводниками (40А-200А)

Мобильные шинопроводы E-LINE TBX-E, одна из наших мобильных шинопроводов, устраняют возможность несчастных случаев и неисправностей из-за того, что в наших мобильных шинопроводах нет кабеля. Могут быть созданы различные текущие комбинации и различные типы использования.

Проводники помещены в корпус из ПВХ, который не содержит галогены. Энергия передается по проводникам через щетки и поступает к тележкам, которые движутся по подвижному оборудованию, обеспечивая непрерывную подачу энергии к подвижному оборудованию. Это исключает возможность аварийных ситуаций и неисправностей, связанных с подвижными кабелями. В связи с тем, что проводники находятся внутри корпуса из ПВХ, рабочему персоналу обеспечена максимальная безопасность.

Так как нет связи между проводниками и их гнездами, между корпусом из ПВХ и скользящей подвеской обеспечивается необходимая подвижность. Поэтому расширительный элемент не применяется. Система может включать более одной тележки для того, чтобы от одного шинопровода можно было запитывать более одного устройства.

Области применения:
• Мостовые краны
• Монорельсовые системы
• Столы для резки и раскатки текстиля
• AS/RS системы хранения
• Движущиеся дверные и потолочные системы
• Сборочные и испытательные линии
Троллейный шинопровод EAE Elektrik E-line TBX-E
Простота монтажа, т. к. проводники поставляются уже встроенными в корпус из ПВХ. Корпус имеет 5 стандартных каналов для подключения до 5 проводников. Имеется предохранительная система, обеспечивающая единственно правильную установку токосъемной тележки.</span

Количество проводников: 4 или 5 проводников
Цвет канала: красный.
Температурный диапазон: -30°C , +55°C.
Стандартная длина корпуса: 4 метра
Класс защиты: Стандарт IP24, Уплотнение IP44
Класс горючести : UL 94 V0
Канал C-ПВХ и пластиковые аксессуары изготовлены из сырья PA6.
Провода защищены от ручного контакта внутри изоляционного корпуса.
На корпусе есть нейтральная линия, представляющая нейтральный провод.
Легкий и прочный благодаря своей двухслойной структуре TBX обеспечивает простоту установки.

Система кодов заказов EAE Elektrik TBX-E

Троллейный шинопровод EAE Elektrik TBX-E

Характеристики

Номинальный ток	(А) 40 63 75 105 130 160
Кол-во проводников	шт 4-5 4-5 4-5 4-5 4-5 4-5
Номинальное напряжение	(АС)(В) 690 690 690 690 690 690
Диэлектрические свойства	(кВ/мм) 30 30 30 30 30 30
Частота	(Гц) 50/60 50/60 50/60 50/60 50/60 50/60
Сопротивление (20°C)	R20 (mW/m) 1,440 1,240 1,150 0,780 0,600 0,450
Сопротивление (35°C)	R35 (mW/m) 1,580 1,425 1,340 0,910 0,700 0,530
Реактивное сопротивление	X (mW/m) 0,120 0,130 0,110 0,130 0,130 0,110
Полное сопротивление	Z (mW/m) 1,585 1,431 1,350 0,919 0,712 0,541
Стандартная длина	мм 4 4 4 4 4 4
Наименование	Количество проводников ток (А) Вес (гр/шт) Сечение проводников (мм²) Код продукции
TBX-E 044	4P — 40A 1500 4×11,20 3135783
TBX-E 064	4P — 63A 1550 4×12,80 3179772
TBX-E 074	4P — 75A 1650 4×16,00 3135787
TBX-E 104	4P — 105A 1900 4×24,00 3135791
TBX-E 134	4P — 130A 2200 4×32,00 3135795
TBX-E 164	4P — 160A 2500 4×40,00 3136708
TBX-E 045	5P — 40A 1650 5×11,20 3135785
TBX-E 065	5P — 63A 1700 5×12,80 3179773
TBX-E 075	5P — 75A 1800 5×16,00 3135789
TBX-E 105	5P — 105A 2100 5×24,00 3135793
TBX-E 135	5P — 130A 2500 5×32,00 3135797
TBX-E 165	5P — 160A 2800 5×40,00 3136710
