Описание

Ток линии: 40А, 75А, 105А, 130А
Токосъёмник: 35А, 70А, 105А
Напряжение: 400В
Длина секции: 4 метра

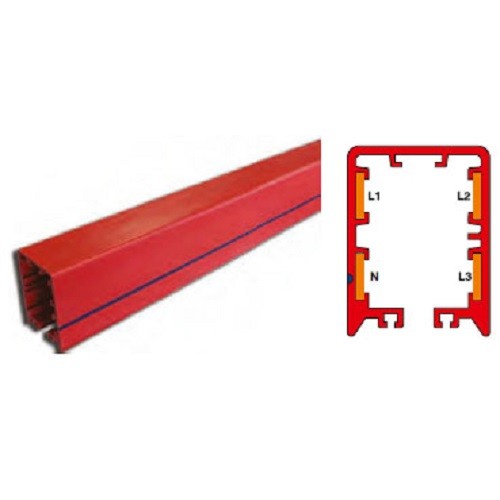

Профиль секции: 51х68мм
Количество шин: 4, 5
Линия шин: под протяжку шин
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 метров в минуту
Температура: -20⁰С +55⁰С
Степень защиты: IP23/IP44 (+шторка)

Общие технические характеристики:

Надежность: в виду отсутствия подвижных кабелей исключаются несчастные случаи и неисправности, связанные с проблемами у кабелей.

Безопасность персонала: в связи с тем, что проводники находятся внутри корпуса из ПВХ, рабочему персоналу обеспечена максимальная безопасность.

Нет необходимости в расширительных элементах: так как нет связи между проводниками и их гнездами, между корпусом из ПВХ и скользящей подвеской обеспечивается необходимая подвижность. Поэтому расширительный элемент не применяется.

Функциональность: проводники могут устанавливаться единым цельным блоком без стыков в корпусе из ПВХ. Система может всключать более одной тележки для того, чтобы от одного шинопровода можно было запитывать более одной установки.



Характеристики

Номинальный ток	(А) 40 75 105 130
Кол-во проводников	(Pcs) 4-5 4-5 4-5 4-5
Номинальное напряжение	(AC) (V) 400 400 400 400
Диэлектрические свойства	(kV/mm) 30 30 30 30
Частота	(Hz) 50/60 50/60 50/60 50/60
Сопротивление (20°C)	R20 (m /m) 1,290 1,163 0,760 0,573
Сопротивление (350C)	R35 (m /m) 1,484 1,343 0,879 0,659
Реактивное сопротивление	X (m /m) 0,496 0,259 0,129 0,174
Полное сопротивление	Z (m /m) 1,564 1,367 0,888 0,682
Стандартная длина	(m) 4 4 4 4
